PROJETO 3 ORÇAMENTO

O Projeto do grupo Polaridade Máxima é de um Padrão de Entrada, com o objetivo de calcular a potencia da previsão de carga e ver qual tipo de padrão vai ser utilizado.
Depois de calcular, achamos uma potência de 11400W e pela norma descobrimos que nosso padrão sera bifásico, assim faremos o orçamento dos materiais, buscando um trabalho bem feito, nas condições mais acessíveis para o cliente.

Segue o orçamento abaixo:

PROJETO 3 : RAMAL DE LIGAÇÃO

Potência total: 14kW

Dimensionamento Bifásico 220/127:

-de 9001W a 15000W, disjuntor de 63A padrão DIN, três condutores de 16mm² com eletroduto de 40mm(PVC) ou 32mm(Aço) e cabo de aterramento de 10mm² com eletroduto de 20mm(PVC) ou 15mm(Aço).

PROJETO DE PADRÃO TRIFÁSICO

ORÇAMENTO

(16m) 4 Condutores de 16mm R$ 200,00

(16m) 1 Cabo de aterramento 10mm 2m R$60

(2m) 1 Eletroduto de 20mm 2m R$8,00

2 Luva Galvanizada R$30,00

4 Parafusos cabeça qua. R$43,60

(6m) 1 Poste de aço Galvanizado R$400,00

(5m)1 Eletroduto Aço galva. R$20,00

2 Curvas de 90° Aço R$86,00

1 Caixa para medidor R$200,00

(2m) 1 Condutor de cobre nu R$44,00

1 Caixa disjuntor Polifasico R$225,00

1 Olhal de aço R$15,00

1 Sapatilha R$2,20

1 Arame de Aço galva 600mm R$8,00

1 redução p bitola R$3,00

1 Armação de dois estribos. R$14,00

4 conector apropriado R$ 4,00

1 Caixa para disjuntor R$30,00

(16m) 1 Eletroduto 40mm 16 m R$20,00

1 Disjuntor 40 A R$60,00
1 Mão de obra R$ 600,00

Total R$ 2072,80

Grupo: Elétrons Livres

INSTALAÇÃO DE PADRÃO DE ENERGIA CONFORME AS NORMAS DA EDP

Devido ao fato de o projeto ser para uma residência trifásica e a potência estar na faixa entre 15001 e 26000W , no caso 16700W, o disjuntor escolhido foi o de 63A.

O processo de instalação foi conforme o seguinte diagrama:





E a lista de materiais junto com o orçamento estão descritos abaixo:

Grupo Tesla no Grau

Projeto 3: Instalação De um Padrão de Energia conforme norma NBR 5410!

Projeto 3

  Instalação de Padrão de energia elétrica.



Conforme norma da concessionária de energia no projeto 3 foram utilizados os seguintes dimensionamentos:

FOI DIMENSIONADO O DISJUNTOR DE ACORDO COM A CARGA DO PROJETO:



POTENCIA TOTAL DE CARGA	12300   (Va)
DISJUNTOR	63A
CONDUTOR	16 mm²

MODELO DE INSTALAÇÃO EM MURO (EDP):

 ORÇAMENTO DE MATERIAIS:

Materiais	Unidade	Valores (R$)
Condutor de cobre PVC 70º	15M	157,05
Sapatilha	1 Peça	20,00
Olhal de aço galvanizado para parafuso de 16mm	1 Peça	11,40
Parafuso cabeça quadrada 15mm x comprimento adequado	1 Peça	6,08
Poste de aço galvanizado	1 Peça	96,32
Cabeçote	1 Peça	2,71
Eletroduto de aço galvanizado ou PVC rígido	3 M	21,62
Luva galvanizada	1 Peça	1,02
Bujão galvanizado	1 Peça	23
Arame de aço galvanizado no 12 BWG	23 M	11,32
Curva de 90º de PVC ou aço galvanizado	2 Peças	4,20
Caixa para medidor polifásico padrão EDP	1 Peça	159,00
Haste terra  comprimento mínimo 20000mm	1 Peça	15,00
Condutor de cobre nu	2 M	6,00
Armação seção de 3 estribos c/haste de 16 x 150mm	1 Peça	45,00
Conector apropriado	3 Peça	21,00
Caixa de disjuntor polifásico EDP	Peça	30,00
Total material	R$ 630,72
Mão de obra	R$ 300,00
Total Mão obra/Material	R$ 930,72

 Grupo Eletrizados:

Homério Veríssimo rosa

Mikael Brenno  De Albuquerque De Oliveira

Igor Inacio vesper

Projeto 3 - Ligações de ramal - Grupo hipertensão

       Ramal de ligação



    Um ramal de ligação são os condutores e a acessórios compreendidos entre o ponto de derivação da rede(companhia elétrica) e o ponto de entrega(residência).

     O dimensionamento, instalação e manutenção são de responsabilidade da empresa fornecedora.

  Ramal do Projeto

        Visando as especificidades do cliente e analisando o projeto da casa, foi visto que para tensão de 220 Volts e a potência total da residência é de 14760 Watts(que é o caso do projeto), deve ser feita a escolha por um ramal bifásico que é o recomendado pela norma da EDP quando a potência for entre 9001 a 15000 Watts.

  Orçamento

         Atendendo todos os requisitos das normas e do cliente, e buscando sempre o melhor fator custo-beneficio, foi feito o seguinte orçamento:

GRUPO HIPERTENSÃO.

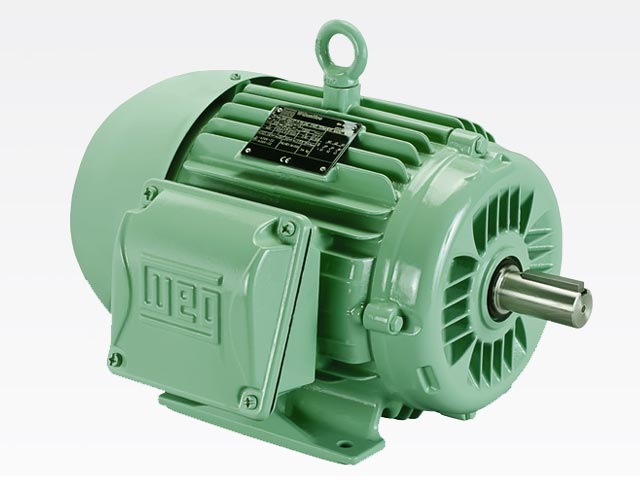

Partida de motor Trifásico e monofásico usando Selo no contator

Objetivo: Dar partida direta em motor de indução trifásico e monofásico utilizando um contator com 2 botoeiras (Liga / Desliga).

Sendo a mesma lógica de ligação para ambos motores, o diagrama de comando é o mesmo.

Deriva-se uma fase do barramento que é interrompida pela botoeira “desliga”(normalmente fechada  pinos 1 e 2). O retorno é ligado no contato auxiliar 13 em paralelo com a botoeira “liga” (Normalmente aberta, pinos 3 e 4), que tem seu outro terminal ligado ao contato auxiliar 14 e A2, a bobina do contador. Para fechar o circuito o A1 (outro terminal da bobina) é ligado ao neutro.

Então, quando pressionamos a botoeira "liga", a corrente passa por ela, fecha o circuito e ativa a bobina, fechando os contatos 13 e 14, assim quando a botoeira é liberada, a corrente passará livremente por 13 e 14. Quando apertamos o desliga, A alimentação da bobina é cortada abrindo os contatos 13 e 14, assim como os outros (L e T), desenergizado a carga.

Para o motor Trifásico, deriva-se as 3 fases dos barramentos que entram respectivamente nos contatos L1, L2 e L3. Sua saída será em T1, T2 e T3, que serão ligadas diretamente ao motor, energizando-o quando a bobina do contator estiver ativa.

Para o motor monofásico derivamos uma fase e um neutro do barramento que são ligados respectivamente aos contatos L1 e L2.  Sua saída será em T1 e T2, que serão ligadas diretamente ao motor, energizando-o quando a bobina do contator estiver ativa.

Grupo: Ionizados
